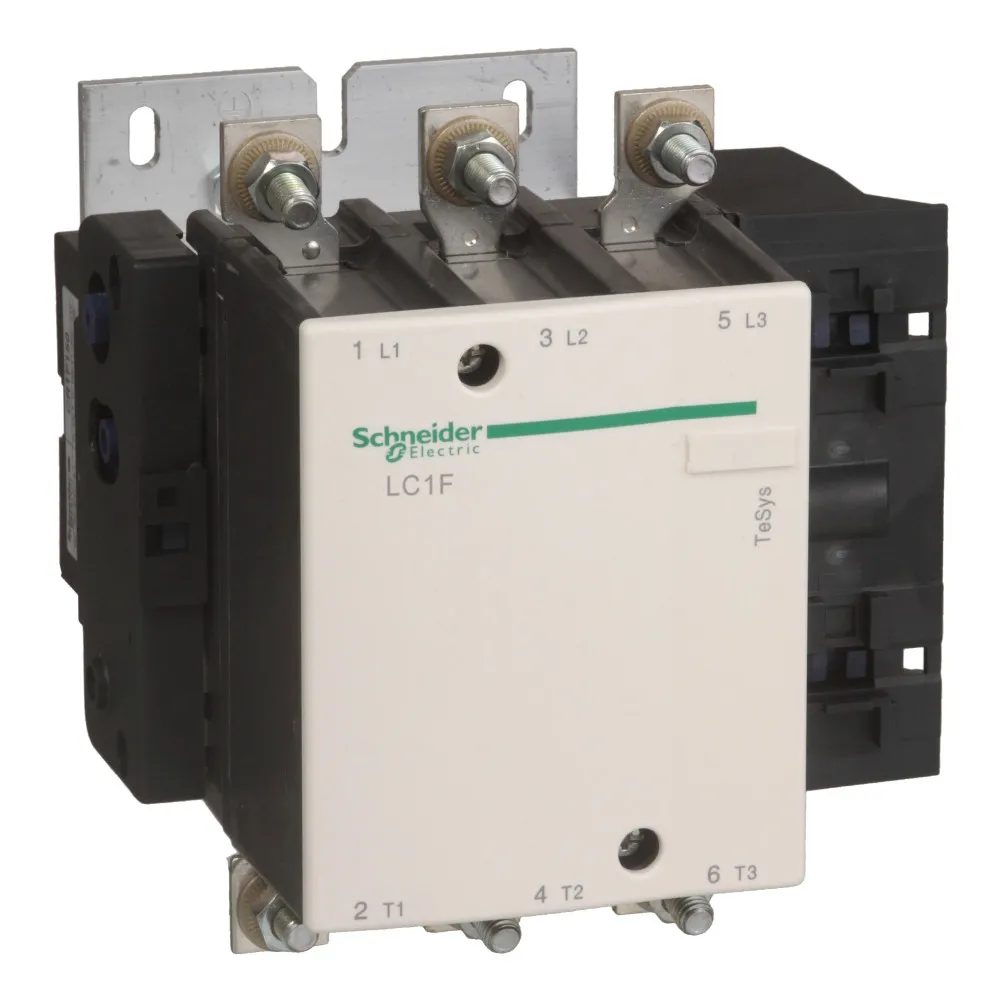

Защитный контактор - LC1F265ED
Артикул:
LC1F265ED
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 8 кВ
- [ith] условный тепловой ток на открытом возду
- 350 А в
- Способ монтажа
- монтаж на панель
- Вес нетто
- 7.44 кг
- Сертификаты
- UL CB DNV BV RINA RMRoS CSA LROS (Lloyds register of shipping) ABS UKCA
- Напряжение катушки контактора
- 48 В пост. ток стандартный
- Максимальная частота коммутации
- 2400 цикл/ч в
- Тип пускателя
- контактор прямого пуска
- Тип продукта
- Контактор
- Конфигурация главных контактов
- 3 Н.О.
- Краткое название устройства
- LC1F
- Температура окружающей среды при хранении
- -60-80 °C
- [icw] номинальный кратковременно допустимый ток
- 2200 А в
- [ie] номинальный рабочий ток
- 350 А 40 °C) в
- Степень защиты ip
- IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106
- Соединения – клеммы
- Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника Силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm Силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 240-240 мм² Силовая цепь: разъем 1 кабель (-и) 240-240 мм² Силовая цепь: болтовое соединение
- Рабочая температура окружающей среды
- -5-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys F TeSys
- Диапазон мощности
- 55-100 кВт в 200-240 В 3 фазы 110-220 кВт в 480-500 В 3 фазы 110-220 кВт в 380-440 В 3 фазы
- Среднее полное сопротивление
- 0.3 мОм - Ith 350 А 50 Гц
- Номинальная отключающая способность
- 2120 А в соответствии с IEC 60947-4-1
- Мощность, рассеиваемая одним полюсом
- 37 Вт AC-1 21 Вт AC-3
- Допустимая температура воздуха вокруг устройства
- -40-70 °C
- Тип катушки
- стандартный
- Потребляемая мощность при удержании, вт
- 5-5 Вт в 20 °C
- Пусковая мощность, вт
- 750-750 Вт 20 °C)
- Защитное исполнение
- TH
- Теплоотдача
- 5-5 Вт
- Время работы
- 40...50 мс включение 40...65 мс отключение
- Пределы напряжения цепи управления
- находится в состоянии работы: 0,85...1,1 Uc 55 °C) отпускание: 0,15...0,2 Uc 55 °C)
- Тип цепи управления
- пост. ток стандартный
- Мощность двигателя, квт
- 132 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 140 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 140 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 160 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 160 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3) 147 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 75 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 51 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
- Стандарты
- JIS C8201-4-1 EN 60947-1 IEC 60947-4-1 IEC 60947-1 EN 60947-4-1
- Соответствующий номинал предохранителя
- 315 А aM в
- Категория перенапряжения
- III
- [ue] номинальное рабочее напряжение
- Механическая износостойкость
- 10 млн. циклов
- Рабочая высота
- 3000 м без ухудшения номинальных значений
- Категория применения
- AC-1 AC-4 AC-3
- Применение контактора
- управление электродвигателем активная нагрузка
- Напряжение цепи управления
- 48 В Постоянный ток (DC)
- Момент затяжки
- Цепь управления: 1.2 Н·м Силовая цепь: 35 Н·м
- Описание полюсов
- 3P
- Код совместимости
- LC1F
- [ui] номинальное напряжение изоляции
- 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
- Наименование продукта
- TeSys F
- Серия SE
- TeSys
Описание
Защитный контактор
Преимущества: Этот чрезвычайно компактный контактор модели F предложит вам неограниченные возможности достижения высокой эффективности работы. В сочетании с электронным реле LR9 или автоматическим выключателем электродвигателя GV7 эти контакторы – идеальный решения, предлагающие быстрый и простой выбор наряду с широким спектром универсальных дополнительных аксессуаров для еще большей гибкости.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.
