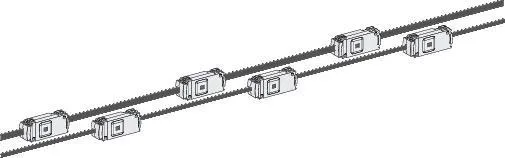

ШИНОПРОВОД (МИН.192М) - KDP20ED2192240
Артикул:
KDP20ED2192240
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип упаковки
- Вьюшка
- Интервал между отводами
- 2400 мм
- Описание сборной шины
- Гибкая шина
- Полярность шинопровода
- L1 + N + PE
- Линейное сопротивление
- R0= 27.21 mΩ/m для 20 °C метод симметричных составляющих-Ph/N X0= 0.85 mΩ/m для 20 °C метод симметричных составляющих-Ph/PE Rb0= 13.61 mΩ/m для 20 °C метод полного сопротивления-Ph/PE X1= 0.02 mΩ/m для 35 °C при Inc и 50 Гц-фазовый проводник Xb= 0.04 mΩ/m для 35 °C при Inc и 50 Гц со способом полного сопротивления-Ph/Ph Z1= 8.3 mΩ/m для 35 °C при Inc и 50 Гц-фазовый проводник Z0= 27.22 mΩ/m для 20 °C метод симметричных составляющих-Ph/PE Rb1= 16.6 mΩ/m для 35 °C при Inc со способом полного сопротивления-Ph/N 7.25 mΩ/m для 20 °C-защитный проводник R0= 27.21 mΩ/m для 20 °C метод симметричных составляющих-Ph/PE Z0= 27.22 mΩ/m для 20 °C метод симметричных составляющих-Ph/N X0= 0.85 mΩ/m для 20 °C метод симметричных составляющих-Ph/N Rb1= 16.6 mΩ/m для 35 °C при Inc со способом полного сопротивления-Ph/PE Xb= 0.04 mΩ/m для 35 °C при Inc и 50 Гц со способом полного сопротивления-Ph/N Rb1= 16.6 mΩ/m для 35 °C при Inc со способом полного сопротивления-Ph/Ph R20= 6.8 mΩ/m для 20 °C-фазовый проводник R1= 8.3 mΩ/m для 35 °C при Inc и 50 Гц-фазовый проводник Xb= 0.04 mΩ/m для 35 °C при Inc и 50 Гц со способом полного сопротивления-Ph/PE Rb0= 13.61 mΩ/m для 20 °C метод полного сопротивления-Ph/N Rb0= 13.61 mΩ/m для 20 °C метод полного сопротивления-Ph/Ph
- Магнитное поле излучения
- > 0...2 pT
- Область применения
- Подсветка Распределение к штепсельной розетке
- Суммарный коэффициент гармоник тока
- 20 А для 0...15 % 16 А для 15...33 % 14 А для 33...100 %
- Стандарты
- EN/IEC 60439-2 EN/IEC 61439-6
- Падение напряжения
- 0,58 В с коэффициентом мощности = 0.8 при 50 Гц при 1A на 100 м длины 0,65 В с коэффициентом мощности = 0.9 при 50 Гц при 1A на 100 м длины 0,5 В с коэффициентом мощности = 0.7 при 50 Гц при 1A на 100 м длины 0.72 test3 с коэффициентом мощности = 1 при 50 Гц при 1A на 100 м длины
- [icw] допустимый сквозной ток короткого замыкания
- 0.34 кА
- Частота сети
- 50/60 Гц
- Рабочая температура
- 55 °C при 66 % от Iном 40 °C при 93 % от In <= 35 °C при 100 % от In 45 °C при 85 % от In 50 °C при 76 % от Iном
- Инструкция по утилизация
- Не требует специальных действий для утилизации
- Экологический профиль продукта
- Доступен
- Класс ik
- IK07 в соответствии с IEC 62262
- Cтепень защиты ip
- IP55 в соответствии с IEC 60529
- Краткое имя устройства
- KDP
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт категории Green Premium
- Масса продукта
- 38.4 кг
- [ipk] номинальный пиковый выдерживаемый ток
- 3.6 кА
- [icw] номинальный рабочий ток
- 20 А при 35 °C
- [uimp] номинальное импульсное напряжение
- 4 кВ
- [ui] номинальное напряжение изоляции
- 690 V
- [ue] номинальное рабочее напряжение
- 230...400 V
- Совместимость продуктов
- KDP
- Тип изделия или компонента
- Гибкий кабель-канал
- Диапазон
- Canalis
- Семейство продуктов
- Canalis
