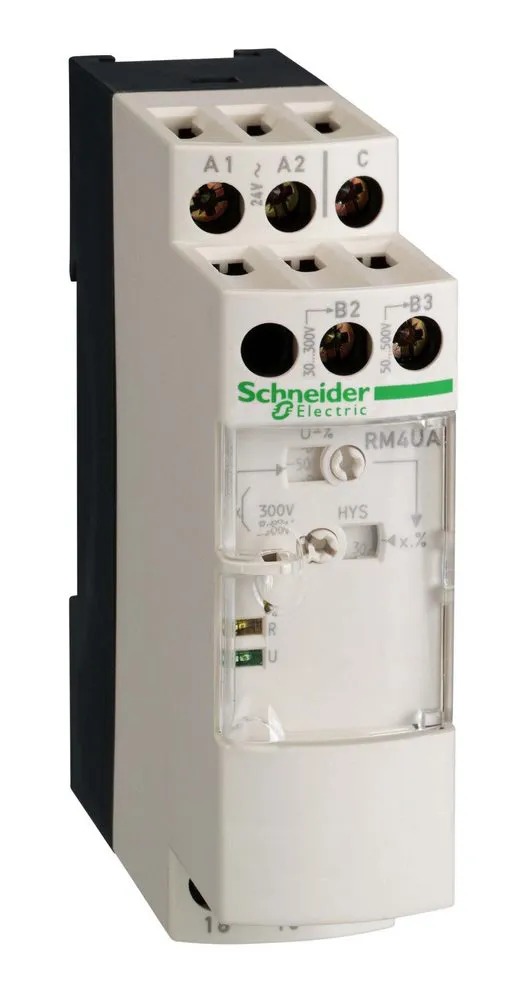

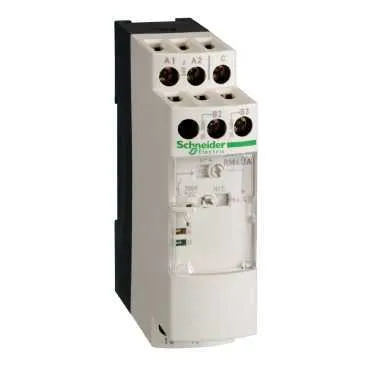

РЕЛЕ ИЗМЕРЕНИЯ НАПРЯЖ 0,05-5В ~/=24-240В - RM4UA31MW
Артикул:
RM4UA31MW
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [ith] условный тепловой ток на открытом возду
- 8 А
- Вес нетто
- 0.08 кг
- [ie] номинальный рабочий ток
- 2 А в 70 °C 24 В DC-13 в соответствии с IEC 60947-5-1/1991 0.1 А в 70 °C 250 В DC-13 в соответствии с VDE 0660 0.3 А в 70 °C 115 V DC-13 в соответствии с IEC 60947-5-1/1991 0.3 А в 70 °C 115 V DC-13 в соответствии с VDE 0660 2 А в 70 °C 24 В DC-13 в соответствии с VDE 0660 3 А в 70 °C 115 V AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 115 V AC-15 в соответствии с VDE 0660 3 А в 70 °C 24 В AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 24 В AC-15 в соответствии с VDE 0660 3 А в 70 °C 250 В AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 250 В AC-15 в соответствии с VDE 0660 0.1 А в 70 °C 250 В DC-13 в соответствии с IEC 60947-5-1/1991
- Наименование релейной защиты
- RM4U
- Тип релейной защиты
- реле измерения напряжения
- [us] номинальное напряжение сети
- 24...240 В переменный ток 50/60 Гц +/- 5 % 24...240 В постоянный ток
- Тип продукта
- промышленные реле измерения и управления
- Температура окружающей среды при хранении
- -40-85 °C
- Сертификаты
- GL UL CSA
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 (зажимы) IP50 в соответствии с МЭК 60529 (корпус)
- Соединения – клеммы
- винтовые зажимы, 2 x 1,5 мм²гибкий С кабельным наконечником винтовые зажимы, 2 x 2,5 мм²гибкий Без наконечника
- Рабочая температура окружающей среды
- -20-65 °C
- Отклонение задержки
- Защита от поражения эл. током
- 2 кВ: уровень 3 в соответствии с МЭК 61000-4-5
- Напряжение отключения питания
- > 0,1 Uc
- Погрешность задержки срабатывания
- 10 точка
- Отклонение порога переключения
- Погрешность уставки срабатывания реле
- +/-5 %
- Допустимая не повторяющаяся перегрузка
- 100 А для
- Внутренн. сопротивление выхода
- 71000 Ом 43000 Ом 6600 Ом
- Этикетки качества
- CE
- Тип задержки
- настраиваемый 0.05...30 с
- Параметры, контролируемые реле
- обнаружение повышенного и пониженного напряжения
- Выходные контакты
- 2 переключающ.
- Диапазон измерения
- 0,05...0,5 В напряжение Переменный ток 50/60 Гц 0,3...3 В напряжение Переменный ток 50/60 Гц 0,5...5 В напряжение Переменный ток 50/60 Гц 0,05...0,5 В напряжение Постоянный ток 0,3...3 В напряжение Постоянный ток 0,5...5 В напряжение Постоянный ток
- Серия
- Zelio Control
- Коммутационная способность, ма
- 10 мА в 12 В
- Потребляемая мощность, ва
- 1.5-3.3 В·А Переменный ток
- Импульс напряжения без поглощения мощности
- 4.8 кВ
- Гистерезис
- 5-30 % регулируем. уставка предельного напряжения
- Помеха излучаемая/наведенная
- CISPR22 класс A CISPR11 группа 1- класс A
- Директивы
- 73/23/EEC — директива о низковольтном оборудовании 89/336/EEC - электромагнетическое соответствие
- Коммутационное напряжение
- 250 В переменный ток
- Материал контактов
- посеребренные никелевые контакты 90/10
- Пределы напряжения цепи управления
- 0,85...1,1 Uc
- Макс. коммутируемое напряжение
- 440 В Переменный ток
- Допустимая длительная перегрузка
- 80 V 20 V 60 V
- Потребляемая мощность, вт
- 1.2 Вт Постоянный ток
- Стойкость к электромагнитным полям
- 10 В/м в соответствии с МЭК 61000-4-3 уровень 3
- Напряжение испытания изоляции
- 2.5 кВ
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с МЭК 61000-4-4 уровень 3
- Стойкость к электростатическому разряду
- 6 кВ контакт в соответствии с МЭК 61000-4-2 уровень 3 8 кВ воздух в соответствии с МЭК 61000-4-2 уровень 3
- Категория перенапряжения
- III в соответствии с IEC 60664-1
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 0,35 мс (частота= 10-55 Гц) в соответствии с IEC 60068-2-6
- Рабочее положение
- любое положение Без ухудшения номинальных значений
- Электромагнитная совместимость
- Электростатический разряд - контрольный уровень: 6 кВ (Разряд при контакте)уровень 3 в соответствии с МЭК 61000-4-2 Электростатический разряд - контрольный уровень: 8 кВ (Выброс воздуха)уровень 3 в соответствии с МЭК 61000-4-2
- Механическая износостойкость
- 30000000 циклы
- Относительная влажность
- 15-85 % 3K3 в соответствии с МЭК 60721-3-3
- Момент затяжки
- 0.6-1.1 Н·м
- Степень загрязнения
- 3 в соответствии с IEC 60664-1
- Стандарты
- EN/IEC 60255-6
- Код совместимости
- RM4
- [ui] номинальное напряжение изоляции
- 500 В в соответствии с IEC
