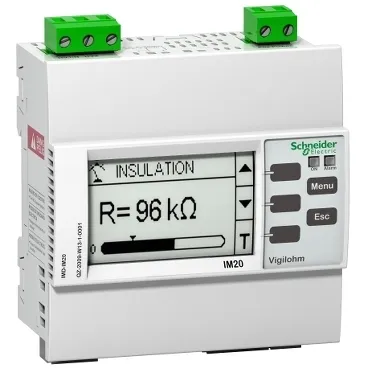

Прибор контроля изоляции IM20 - IMD-IM20
Артикул:
IMD-IM20
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Набор вспомогательных контактов
- 1 выводное реле с НЗ/НО контактами Стандартный или отказобезопасный
- Применение
- medium or low disturbed network
- Time delay range
- 0...5 мин для цепь сигнализации
- [us] номинальное напряжение сети
- 110...415 В переменный ток 45...440 Гц +/- 15 % 125...250 В постоянный ток +/- 15 %
- Тип продукта
- устройство контроля изоляции
- Краткое название устройства
- IM20
- Температура окружающей среды при хранении
- -40-70 °C
- Серия продукта
- Vigilohm
- Потребляемая мощность (ва)
- 12 В·А
- Локальная индикация
- зеленый индикатор: Сопротивление изоляции в норме белый индикатор: Ниже порога предупреждения оранжевый индикатор: Ниже порога отказа оранжевый мигающий индикатор: кратковременная неисправность
- Высота над уровнем моря
- Сертификаты
- BV DNV CE EAC RMRS
- Исполнение выключателя
- защелкивающийся скрытого монтажа
- Степень защиты ip
- лицевая панель: IP52
- Соединения – клеммы
- съемный клеммный блок с винтовыми зажимами0.2-2.5 мм²
- Директива ec rohs
- Соответствует
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Входная функция
- запрет инжекции: 24 В постоянный ток 5 мА
- Относительное полное электрическое сопротивление
- 110 кОм - переменный ток в 0,1 ... 440 Гц
- Пороговая уставка
- предварительная сигнализация: 1 кОм...1 МОм ававрийная сигнализация: 0,5..0,500 кОм
- Функция тестирования
- ручной Самотестирование
- Напряжение измерения
- 75-75 В
- Серия
- Vigilohm
- Тип установки
- внутри помещения
- Ток измерения
- 0-0.4 мА
- Язык
- испанский английский Французский немецкий русский китайский португальский Итальянский
- Изоляционный экран
- нет
- Коммуникационный порт(ы)
- RS485
- Сохраняемые данные
- Журналы аварийных сигналов
- Тип измерения
- сопротивление изоляции сетевого кабеля - диапазон измерения: 0,1 кОм...10 МОм электрическая ёмкость замыкания на землю - диапазон измерения: 0,1...40 мкФ журнал аварий
- Номинальное напряжение сети
- 0-600 В - переменный ток в 45...440 Гц (устройство, подключенное к нейтрали) 0-480 В - переменный ток в 45...440 Гц (устройство, подключенное к фазе) 0-345 В - постоянный ток
- Характеристики окружающей среды
- воздействие тепла и влажности не при эксплуатации в соответствии с IEC 60068-2-30 воздействие тепла и влажности при эксплуатации в соответствии с IEC 60068-2-56 соляной туман в соответствии с IEC 60068-2-52
- Протокол порта обмена данными
- Modbus
- Тип дисплея
- цифровой дисплей
- Электрическая прочность изоляции
- 4000 В - переменный ток 5500 В - постоянный ток
- Время отклика
- Система заземления
- IT
- Область применения
- marine application standard environment application
- Напряжение цепи сигнализации
- 250 V - переменный ток в 6 А 12...24 В - постоянный ток в 6 А
- Рабочая температура
- -25-55 °C
- Категория перенапряжения
- III
- Материал
- термопласт
- Степень загрязнения
- 2
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- IEC 60364-4-41 IEC 61010-1 IEC 61557-8 МЭК 61326-2-4
- Код совместимости
- IM20
- Монтажная опора
- DIN-рейка панель
- Наименование продукта
- Vigilohm IM
- Серия SE
- Cистемы контроля сопротивления изоляции
Описание
Vigilohm прибор контроля изоляции IM20 110/415 ВAC. диапазон: Вigilohm
- краткое название устройства: IM20
- тип устройства или его аксессуаров: устройство контроля изоляции
