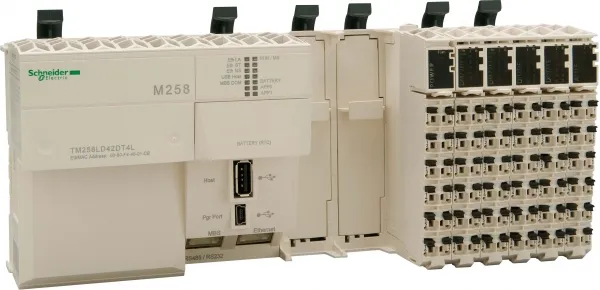

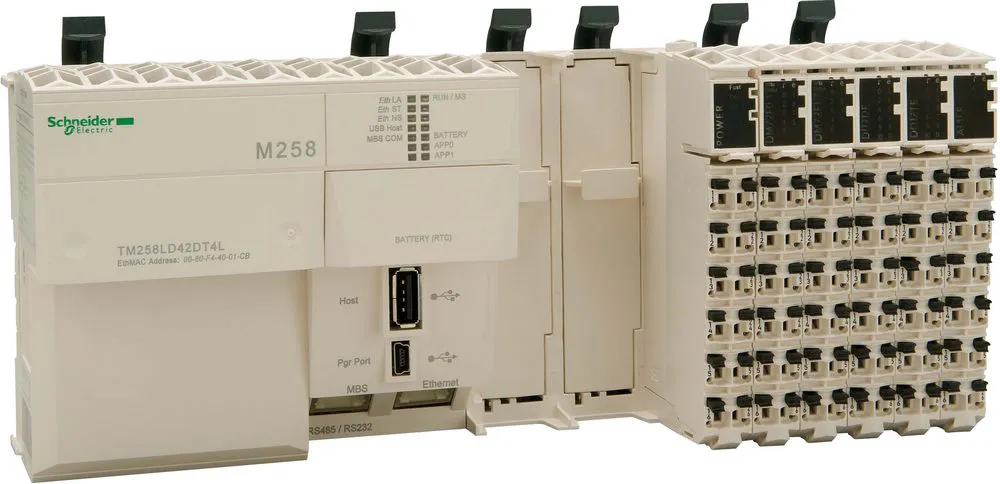

M258 ETHERNET/ПОСЛ. ИНТЕР/2PCI/42/4ВХ/ВЫ - TM258LD42DT4L
Артикул:
TM258LD42DT4L
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.77 кг
- Количество аналоговых входов
- 4
- Максимальная потребляемая мощность в вт
- 14.14 Вт
- Maximum cable distance between devices
- Execution time per instruction
- 22 ns булево
- Специальная область применения продукта
- -
- Тип продукта
- логический контроллер
- Маркировка
- CE
- Температура окружающей среды при хранении
- -25-70 °C
- Локальная индикация
- 1 светодиод на каждый канал для состояние вх/вых. 1 светодиод зеленый/желтый для Eth LA (Ethernet activity) 1 светодиод красный для CAN status (ERROR) 1 светодиод для CAN0 STS 1 светодиод для MBS COM 1 светодиод зеленый/красный для BATT (battery status) 1 светодиод зеленый/красный для CAN (CANopen activity) 1 светодиод зеленый/красный для Eth NS (Состояние сети Ethernet) 1 светодиод зеленый/красный для Eth ST (Ethernet status) 1 светодиод зеленый/красный для RUN/MS (статус модуля) 1 светодиод зеленый/красный для USB-хост
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- cULus CSA ГОСТ Р C-Tick
- Степень защиты ip
- IP20 в соответствии с IEC 61131-2
- Рабочая температура окружающей среды
- 0-55 °C без ухудшения номинальных значений (горизонтальная утановка) 0-60 °C с понижающим коэффициентом (горизонтальная утановка) 0-50 °C (вертикальная установка)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- Modicon M258
- Развязка между каналами
- отсутствует
- Развязка между каналом и внутренними логическими схемами
- 500 В (среднеквадратичное значение) Переменный ток
- Помеха излучаемая/наведенная
- CISPR11
- Антидребезговая фильтрация
- 2мск…4мс задаваемый быстрый вход/обычный вход и быстрый выход
- Пиковый ток
- 100 кА (продолжительность =
- Описание памяти
- цилиндрический 128 MB встроенное ОЗУ 64 Мбайт
- Кол-во дискретных входов/выходов
- 42
- Количество дискретных входов
- 10 для быстродействующий вход 12 для вход 4 для обычный вход
- Ток дискретного выхода
- 4 мА для быстродействующий выход
- Тип подключения
- ток: 0...20 mA ток: 4...20 mA напряжение: +/- 10 V
- Логика дискретного выхода
- источник
- Выдерживаемая импульсная помеха
- 0.5 кВ дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ общий режим в соответствии с EN/IEC 61000-4-5
- Стойкость к электромагнитным полям
- 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
- Тип встроенных клемм
- 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII or текстовый (знаковый) резжим ASCII, физический интерфейс: RS232/RS485, скорость передачи: 300...115200 бит/с 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Ethernet Modbus TCP/IP с ведомый метод, физический интерфейс: 10BASE-T/100BASE-TX 1 изолированный последовательный каннал с мини B USB разъем, скорость передачи: 480 Мбит/с 1 изолированный последовательный каннал с USB типа A разъем, скорость передачи: 480 Мбит/с 2 свободных PCI слота
- Количество входов счёта
- 8 счетные входы в 200 кГц
- Часы реального времени
- без калибровки пользователя часы, отклонение часов < 30 с/месяц в 25-25 °C с калибровкой пользователя часы, отклонение часов
- Резервируемые данные
- переменные типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность
- Конфигурируемое время фильтрования
- 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход/обычный вход и быстрый выход 4 мс для быстрый вход/обычный вход и быстрый выход
- Ток дискретного входа
- 4 мА для быстродействующий вход 4 мА для обычный вход
- Разрешение аналогового входа
- 12 бит
- Тип дискретных входов
- "приемник" для быстродействующий вход "приемник" для обычный вход источник для вход
- Высота хранения
- 0-3000 м
- Пределы напряжения питания
- 20.4-28.8 В
- Пределы выходного напряжения
- 19.2...28.8 В
- Входной импеданс
- 6 кОм для быстродействующий вход 6 кОм для обычный вход
- Тип напряжения дискретного входа
- пост. Тока
- Напряжение дискретного входа
- 24 V
- Стойкость к коммутационным помехам
- 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель) 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
- Стойкость к электростатическому разряду
- 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
- Напряжение дискретного выхода
- 24 В пост. ток
- Предельный уровень коммутации напряжения в состоянии 0
- Предельный уровень коммутации напряжения в состоянии 1
- >= 15 В для быстродействующий вход >= 15 В для быстродействующий выход >= 15 В для обычный вход
- Количество дискретных выходов
- 12 выход 4 быстродействующий выход
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
- Электромагнитная совместимость
- EN/IEC 61000-4-6
- Номинальное напряжение питания [us]
- 24 В пост. ток для питание встроенных экспертных модулей 24 В пост. ток для сегмент питания Вх/Вых 24 В пост. ток для питание от электросети
- Относительная влажность
- 5-95 % без образования конденсата
- Степень загрязнения
- 2 в соответствии с IEC 60664
- Стандарты
- IEC 61131-2 CSA C22.2 № 213 CSA C22,2 No 142 UL 508
- [in] номинальный ток
- 0.04 А для питание встроенных экспертных модулей 10 А для сегмент питания Вх/Вых 0.31 А для питание от электросети
- Монтажная опора
- симметричная DIN рейка
- Серия SE
- OEM ПЛК Modicon
Описание
Контроллер М258 42 вход/выход 4 Ан 2pCI. серия продукта: Modicon M258
- тип устройства или его аксессуаров: логический контроллер
- количество дискретных выходов: 4 для быстродействующий выход, 12 для выход.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами.
