КУЛАЧКОВЫЙ ВЫКЛ 150А 2 ПОЗИЦИИ - K150C003AP
Артикул:
K150C003AP
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип продукта
- комплект кулачкового переключателя
- Температура окружающей среды при хранении
- -40-70 °C
- Серия продукта
- Harmony K
- Не содержит особо опасных веществ согласно декларации reach
- да
- Не содержит токсичных тяжелых металлов
- да
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с IEC 947-1
- Степень защиты ip
- IP40 в соответствии с IEC 529 IP40 в соответствии с NF C 20-010
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Режим фиксации
- 4 отверстия
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Ток короткого замыкания
- 25000 А
- [iе] номинальный переменный рабочий ток
- 150 А AC-21A в соответствии с EN/IEC 60947-3
- Угол переключения
- 60 °
- Коммутационные положения
- вправо: 0° - 60°
- Положение откл.
- с положением "откл."
- Функция кулачкового переключателя
- выключатель
- Представление условных обозначений
- с металлик экспликация, 0 - 1 черный маркировка
- Тип головки кулачкового выключателя
- с передней панелью 88 x 88 mm
- Обратный
- без
- Работа контактов
- медленное размыкание
- Прямое размыкание
- с
- Коммутационная способность, ма
- 150000 мА пост. ток в 140 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 24 В 1 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 24 В 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 48 V 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 48 V 2 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 48 V 2 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 70 V 3 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 70 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 95 V 2 контакты для резистивные загрузка (T = 1 ms) 50000 мА пост. ток в 30 В 1 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА пост. ток в 60 V 2 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА пост. ток в 90 V 3 контакты для индуктивн. загрузка (T = 50 ms)
- Монтаж изделия
- монтаж на передней панели
- Класс защиты от поражения электр. током
- класс II в соответствии с IEC 60536 класс II в соответствии с NF C 20-030
- Общая высота cad
- 88 мм 140 мм
- Общая ширина cad
- 88 мм
- Тип рукоятки
- черный ручка
- Номинальная рабочая мощность, вт
- 11000 Вт AC-23A, 110 В 1 фаза в соответствии с EN/IEC 60947-3 11000 Вт AC-3, 220/240 V 1 фаза в соответствии с EN/IEC 60947-3 18500 Вт AC-3, 380/440 V 1 фаза в соответствии с EN/IEC 60947-3 22000 Вт AC-23A, 220/240 V 1 фаза в соответствии с EN/IEC 60947-3 22000 Вт AC-3, 220/240 V 3 фазы в соответствии с EN/IEC 60947-3 30000 Вт AC-3, 660/690 V 3 фазы в соответствии с EN/IEC 60947-3 37000 Вт AC-23A, 220/240 V 3 фазы в соответствии с EN/IEC 60947-3 37000 Вт AC-23A, 380/440 V 1 фаза в соответствии с EN/IEC 60947-3 37000 Вт AC-3, 380/440 V 3 фазы в соответствии с EN/IEC 60947-3 5500 Вт AC-3, 110 В 1 фаза в соответствии с EN/IEC 60947-3 55000 Вт AC-23A, 660/690 V 3 фазы в соответствии с EN/IEC 60947-3 75000 Вт AC-23A, 380/440 V 3 фазы в соответствии с EN/IEC 60947-3
- Защитное исполнение
- TC
- Наименование компонента
- K150
- [ith] условный тепловой ток на открытом воздухе
- 150 А
- Электрическое соединение
- зажимы с невыпадающ. винтами гибкий, зажимная способность: 1 x 50 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 70 mm²
- Механическая износостойкость
- 300000 циклы
- Блокировка поворотной рукоятки навесным замком
- без
- Рабочая температура
- -25-55 °C
- Момент затяжки
- 2.5 Н-м
- Описание полюсов
- 3P
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Сертификация
- cULus 240 V 15 лс 1 фаза cULus 240 V 25 лс 3 фазы cULus 480 V 40 лс 3 фазы cULus 120 V AC 50/60Hz 7.5 лс 1 фаза
- Стандарты
- EN/IEC 60947-3
- Код совместимости
- K15
- [ui] номинальное напряжение изоляции
- 690 В (степень загрязнения 3) в соответствии с EN 60947-1 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
Описание
КУЛАЧКОВЫЙ ВЫКЛ 150А 2 ПОЗИЦИИ K150C003AP

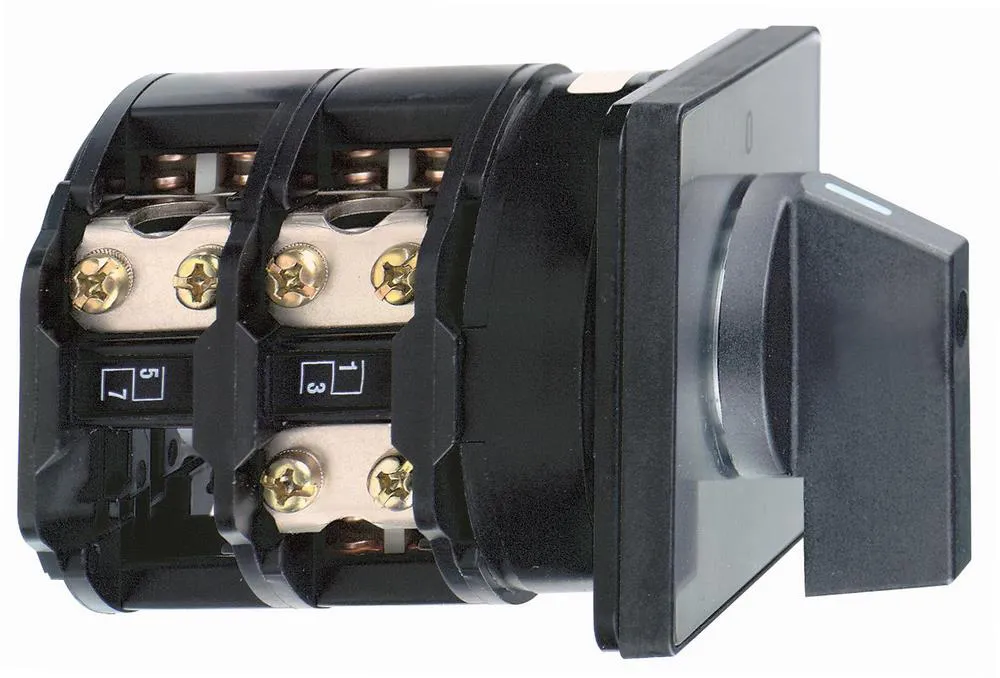

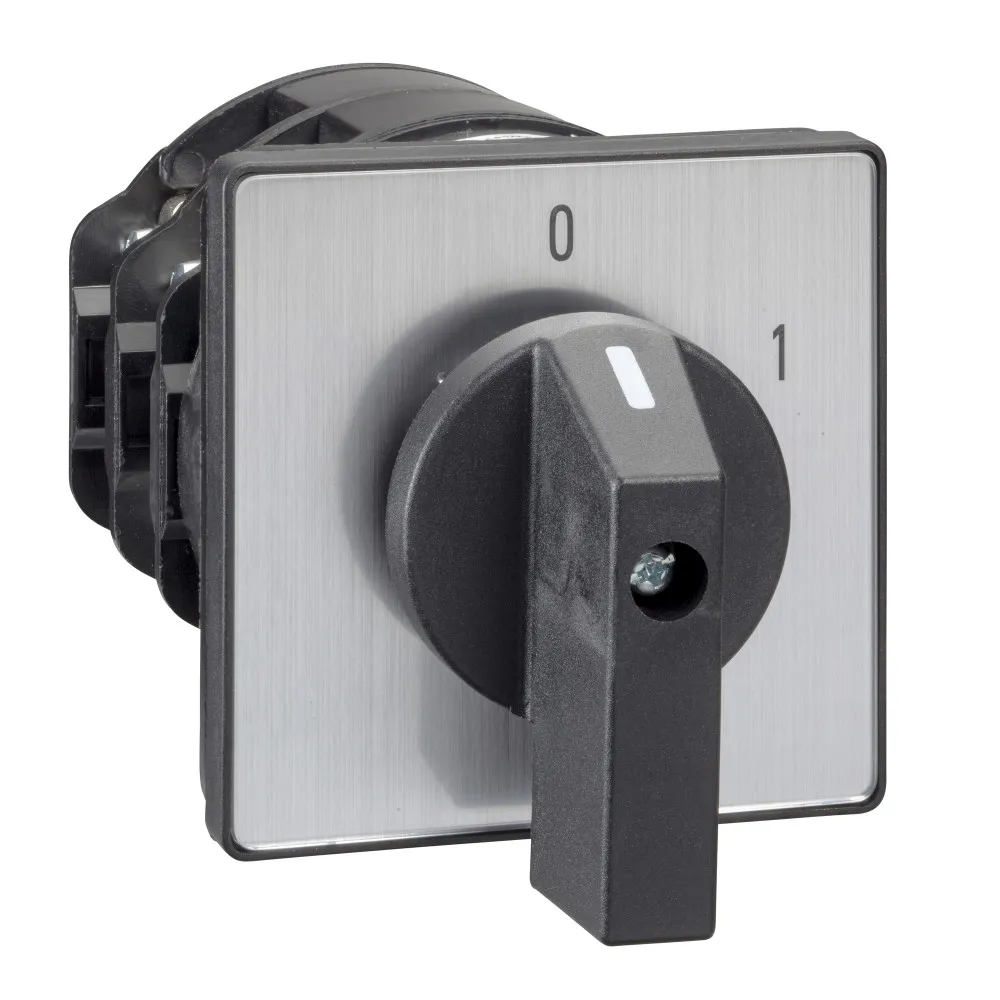

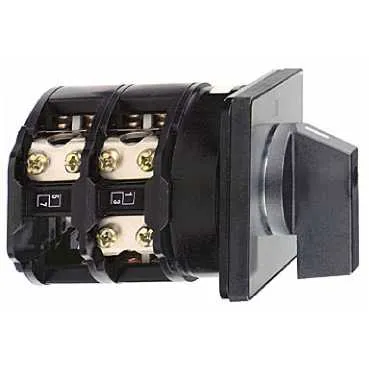

Галерея
