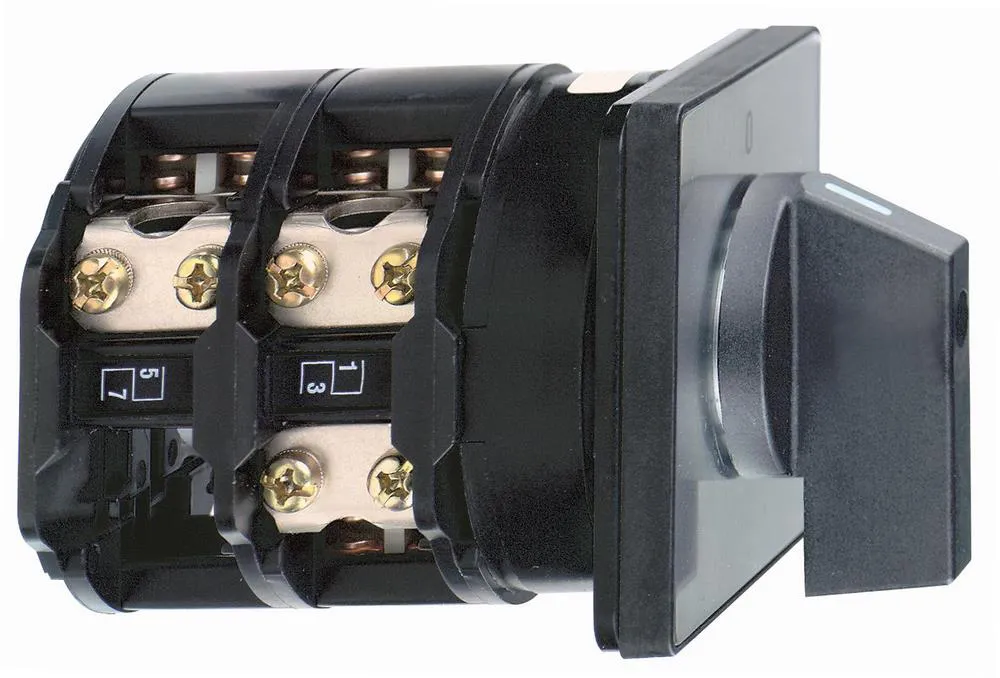

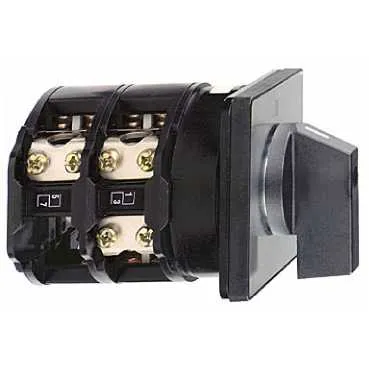

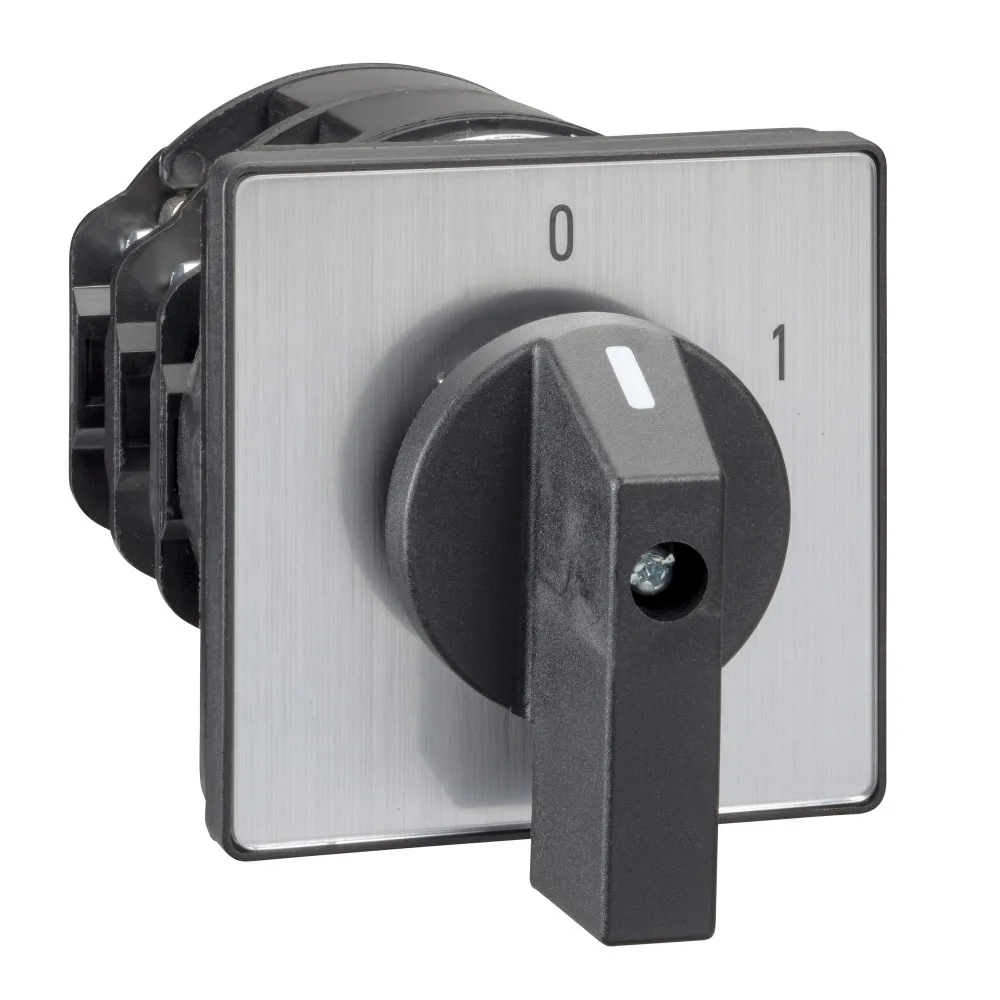

КУЛАЧКОВЫЙ ВЫКЛ 115А 2+"0" - K150H004UP
Артикул:
K150H004UP
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.88 кг
- Режим фиксации
- 4 отверстия
- Степень защиты ip
- IP40 в соответствии с IEC 529 IP40 в соответствии с NF C 20-010
- Тип продукта
- комплект кулачкового переключателя
- Температура окружающей среды при хранении
- -40-70 °C
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN 947-1 6 кВ в соответствии с IEC 947-1
- Рабочая температура окружающей среды
- -25-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Ток короткого замыкания
- 25000 А
- Угол переключения
- 60 °
- Коммутационные положения
- вправо: 0° - 60° левый: 0° - 300°
- Положение откл.
- с положением "откл."
- Обратный
- без
- Функция кулачкового переключателя
- переключающий контакт
- Представление условных обозначений
- с металлик экспликация, 1 - 0 - 2 черный маркировка
- Тип головки кулачкового выключателя
- с передней панелью 88 x 88 mm
- Работа контактов
- медленное размыкание
- Прямое размыкание
- с
- Серия
- Harmony K
- Коммутационная способность, ма
- 150000 мА пост. ток в 140 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 24 В 1 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 24 В 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 48 V 1 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 48 V 2 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 48 V 2 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 70 V 3 контакты для индуктивн. загрузка (T = 50 ms) 150000 мА пост. ток в 70 V 3 контакты для резистивные загрузка (T = 1 ms) 150000 мА пост. ток в 95 V 2 контакты для резистивные загрузка (T = 1 ms) 50000 мА пост. ток в 30 В 1 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА пост. ток в 60 V 2 контакты для индуктивн. загрузка (T = 50 ms) 50000 мА пост. ток в 90 V 3 контакты для индуктивн. загрузка (T = 50 ms)
- Общая высота cad
- 205 мм 88 мм
- Общая ширина cad
- 88 мм
- Тип рукоятки
- черный ручка
- Блокировка поворотной рукоятки навесным замком
- без
- [ith] условный тепловой ток на открытом воздухе
- 150 А
- Защитное исполнение
- TC
- Наименование компонента
- K150
- Электрическое соединение
- зажимы с невыпадающ. винтами Гибкий, зажимная способность: 1 x 50 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 70 mm²
- Место монтажа
- передний
- Механическая износостойкость
- 300000 циклы
- Категория перенапряжения
- Класс II в соответствии с IEC 60536 Класс II в соответствии с NF C 20-030
- Момент затяжки
- 2.5 Н-м
- Описание полюсов
- 4P
- Сертификация
- cULus 240 В 15 лс 1 фаза cULus 240 В 25 лс 3 фазы cULus 480 V 40 лс 3 фазы cULus 120 V AC 50/60Hz 7.5 лс 1 фаза
- Стандарты
- EN/IEC 60947-3
- Код совместимости
- K15
- [ui] номинальное напряжение изоляции
- 690 В (степень загрязнения 3) в соответствии с EN 60947-1 690 В (степень загрязнения 3) в соответствии с МЭК 60947-1
- Серия SE
- Компоненты управления
Описание
КУЛАЧКОВЫЙ ВЫКЛ 150А 2+;0;
