КОНТАКТОР СЕРИИ В - LC1BP33Q22
Артикул:
LC1BP33Q22
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Исполнение монтажа
- стационарный
- Вес нетто
- 94 кг
- Максимальная частота коммутации
- 120 цикл/ч в
- Вспомогательные контакты
- 2 Н.О. + 2 Н.З.
- Тип продукта
- контактор
- Конфигурация главных контактов
- 3 Н.О.
- Краткое название устройства
- LC1BP
- Температура окружающей среды при хранении
- -60-80 °C
- [ie] номинальный рабочий ток
- 2000 А 40 °C) Переменный ток AC-1 для силовая цепь 1500 А 55 °C) Переменный ток AC-3 для силовая цепь
- Сертификаты
- BV CSA RINA
- Соединения – клеммы
- силовая цепь: болтовое соединение
- Рабочая температура окружающей среды
- -5-55 °C
- Серия
- TeSys B TeSys
- Среднее полное сопротивление
- 0.13 мОм - Ith 2000 А 50 Гц для силовая цепь
- Номинальная отключающая способность
- 12000 А в 500 V для силовая цепь в соответствии с IEC 60158-1 12000 А в 500 V для силовая цепь в соответствии с IEC 60947-4 15000 А в 440 V для силовая цепь в соответствии с IEC 60158-1 15000 А в 440 V для силовая цепь в соответствии с IEC 60947-4 5000 А в 1000 V для силовая цепь в соответствии с IEC 60158-1 5000 А в 1000 V для силовая цепь в соответствии с IEC 60947-4 9000 А в 660...690 V для силовая цепь в соответствии с IEC 60158-1 9000 А в 660...690 V для силовая цепь в соответствии с IEC 60947-4
- Мощность, рассеиваемая одним полюсом
- 290 Вт AC-3 - Ith 2000 А 520 Вт AC-1 - Ith 2000 А
- Тип катушки
- стандартный
- Защитное исполнение
- TC TH
- Потребляемая мощность при удержании, в·а
- 31-31 В·А 50/60 Гц
- Время работы
- 100...150 мс включение 50...100 мс отключение
- Пределы напряжения цепи управления
- находится в состоянии работы: 0,85...1,1 Uc в 50...400 Hz отпускание: 0,35...0,5 Uc в 50...400 Hz
- Номинальная включающая способность irms
- 15000 А в 1000 V Переменный ток для силовая цепь в соответствии с IEC 60158-1 15000 А в 1000 V Переменный ток для силовая цепь в соответствии с IEC 60947-4
- Мощность двигателя, квт
- 425 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 670 кВт в 1000 V Переменный ток 50/60 Гц (AC-3) 700 кВт в 500 V Переменный ток 50/60 Гц (AC-3) 750 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 750 кВт в 660...690 V Переменный ток 50/60 Гц (AC-3) 800 кВт в 415 V Переменный ток 50/60 Гц (AC-3) 800 кВт в 440 V Переменный ток 50/60 Гц (AC-3) 200 кВт в 400 V Переменный ток 50/60 Гц (AC-4)
- Соответствующий номинал предохранителя
- 1600 А aM в
- [ith] условный тепловой ток на открытом воздухе
- 2000 А в
- Механическая износостойкость
- 1200000 циклы
- Рабочая высота
- 3000 м без ухудшения номинальных значений
- Потребляемая мощность при срабатывании
- 1300-1300 В·А
- Категория применения
- AC-3 AC-1 AC-4
- Тип сети
- пер. ток
- Применение контактора
- двигатель-обогрев-освещение
- Напряжение цепи управления
- 380 V пер. ток 50...400 Hz
- Момент затяжки
- силовая цепь: 35 Н-м - шины
- Описание полюсов
- 3P
- Стандарты
- IEC 60158-1 VDE 0660 BS 5424 NF C 63-110 IEC 60947-4
- Код совместимости
- LC1BP
- [ui] номинальное напряжение изоляции
- 1000 Всиловая цепь в соответствии с IEC 60158-1 1000 Всиловая цепь в соответствии с IEC 60947-4 1500 Всиловая цепь в соответствии с VDE 0110 группа C
- [ue] номинальное рабочее напряжение
- силовая цепь:
- Монтажная опора
- опорная скоба шины перфорированные монтажные рейки
- Наименование продукта
- TeSys B
Описание
КОНТАКТОР СЕРИИ В

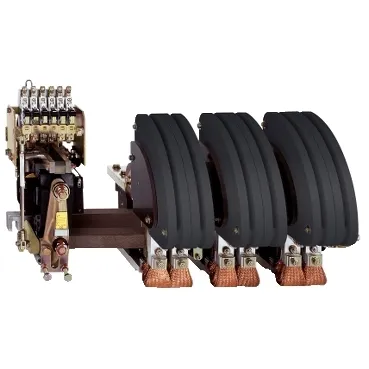

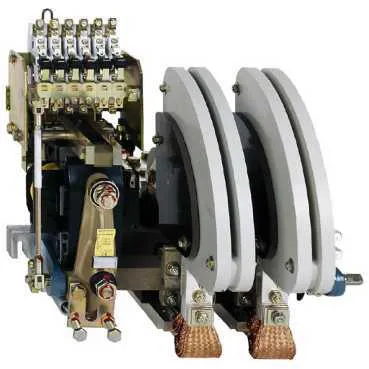

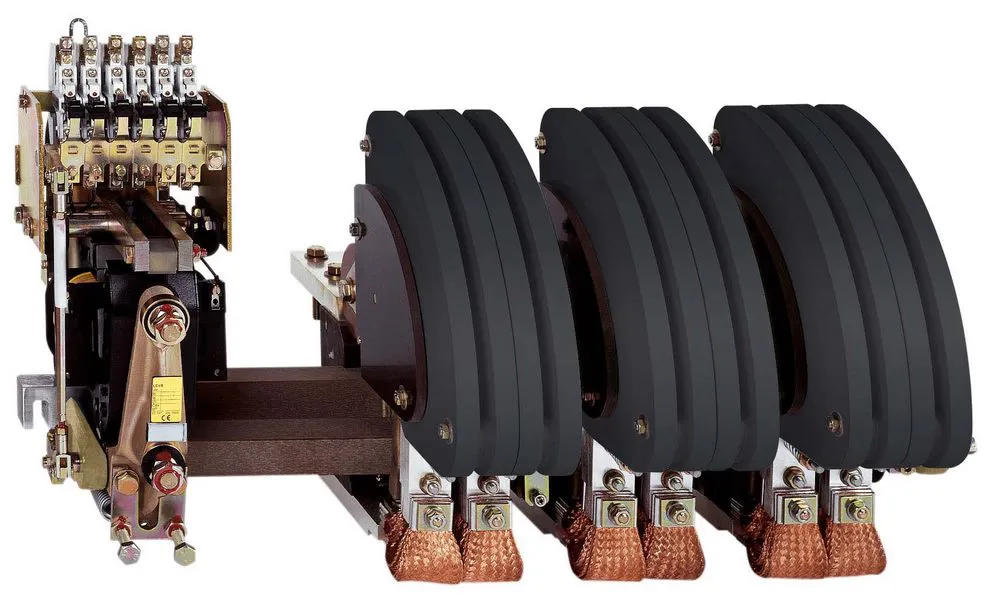

Галерея
