КОНТАКТНЫЙ БЛОК - K1K015NL
Артикул:
K1K015NL
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Состав субблока
- Блоки контактов + крепежная панель
- Ток короткого замыкания
- 10000 А
- [iе] номинальный переменный рабочий ток
- 5.6 А при 230 В AC-23A 3 фазы в соответствии с IEC 947-3 4.6 А при 230 В AC-3 3 фазы в соответствии с IEC 947-3 4.8 А при 400 V AC-23A 3 фазы в соответствии с IEC 947-3 3.8 А при 500 V AC-23A 3 фазы в соответствии с IEC 947-3 1.8 А при 690 V AC-3 3 фазы в соответствии с IEC 947-3 2 А при 400 V AC-15 в соответствии с IEC 947-5-1 1 А при 500 V AC-15 в соответствии с IEC 947-5-1 3.3 А при 400 V AC-3 3 фазы в соответствии с IEC 947-3 2.8 А при 690 V AC-23A 3 фазы в соответствии с IEC 947-3 3 А при 230 В AC-15 в соответствии с IEC 947-5-1 2.8 А при 500 V AC-3 3 фазы в соответствии с IEC 947-3
- Угол переключения
- 45 °
- Коммутационные положения
- Вправо: 0° - 45° - 90° - 135° - 180°
- Положение откл.
- Без положения "откл."
- Функция кулачкового переключателя
- Шаговый переключатель
- Монтаж изделия
- Монтаж на передней панели
- Количество шагов
- 5
- Работа контактов
- Медленное размыкание
- Прямое размыкание
- С
- Класс защиты от поражения электр. током
- Класс II в соответствии с NF C 20-030 Класс II в соответствии с IEC 536
- Материал окантовки
- Пластик
- [ithe] условный тепловой ток в закрытом корпусе
- 10 А
- Номинальная рабочая мощность, вт
- 1500 Вт AC-23A / 230 В 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A / 500 V 3 фазы в соответствии с IEC 947-3 1100 Вт AC-3 / 230 В 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3 / 400 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A / 400 V 3 фазы в соответствии с IEC 947-3 600 Вт AC-3 / 230 В 1 фаза в соответствии с IEC 947-3 1500 Вт AC-3 / 690 V 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3 / 400 V 1 фаза в соответствии с IEC 947-3 4800 Вт AC-21 / 230 В 3 фазы в соответствии с IEC 947-3 1500 Вт AC-3 / 500 V 3 фазы в соответствии с IEC 947-3 8300 Вт AC-21 / 400 V 3 фазы в соответствии с IEC 947-3 10500 Вт AC-21 / 500 - 660 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-23A / 690 V 3 фазы в соответствии с IEC 947-3
- [ith] условный тепловой ток на открытом воздухе
- 12 А
- Защитное исполнение
- TC
- Рабочая частота
- 2.5 цикл/м AC-3 2.5 цикл/м AC-21 8.333 цикл/м AC-15 2.5 цикл/м AC-23
- Защита от короткого замыкания
- 16 А посредством картридж предохранитель, тип gG
- Наименование компонента
- K1
- Монтаж
- С несколькими способами крепления
- Электрическое соединение
- Зажимы с невыпадающ. винтами гибкий, 2 x 1,5 мм² Зажимы с невыпадающ. винтами жесткий кабель, 1 x 2,5 мм²
- Ударопрочность
- 30 gn в соответствии с IEC 68-2-27
- Виброустойчивость
- 5 gn, 10...150 Гц в соответствии с IEC 68-2-6
- Механическая износостойкость
- 1000000 циклы
- Электрическая прочность
- 1000000 циклы AC-21 500000 циклы AC-23 1000000 циклы AC-15 500000 циклы AC-3
- Температура окружающего воздуха при хранении
- -40...70 °C
- Рабочая температура
- -25...55 °C
- Описание полюсов
- 2P
- Сертификация
- UL 240 V 0.33 лс 1 фаза 2 -полюсы UL 240 V 1 лс 3 фазы CSA 240 V 3 лс 3 фазы 2 -полюсы CSA 240 V 1 лс 1 фаза
- Стандарты
- EN/IEC 60947-3 для силовая цепь EN/IEC 60947-5-1 для цепь управления CENELEC EN 50013
- Код совместимости
- K1K
- Масса продукта
- 0.211 кг
- [uimp] номинальное импульсное напряжение
- 6 кВ в соответствии с IEC 947-1 4 кВ в функции разъединения
- [ui] номинальное напряжение изоляции
- 690 В степень загрязнения 3 в соответствии с IEC 60947-1
- Тип изделия или компонента
- Корпус кулачкового переключателя
- Семейство продуктов
- Harmony K

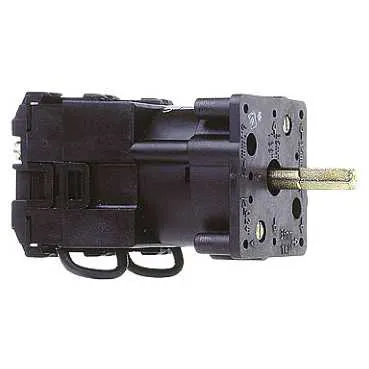

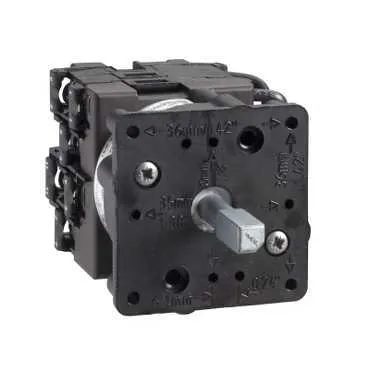

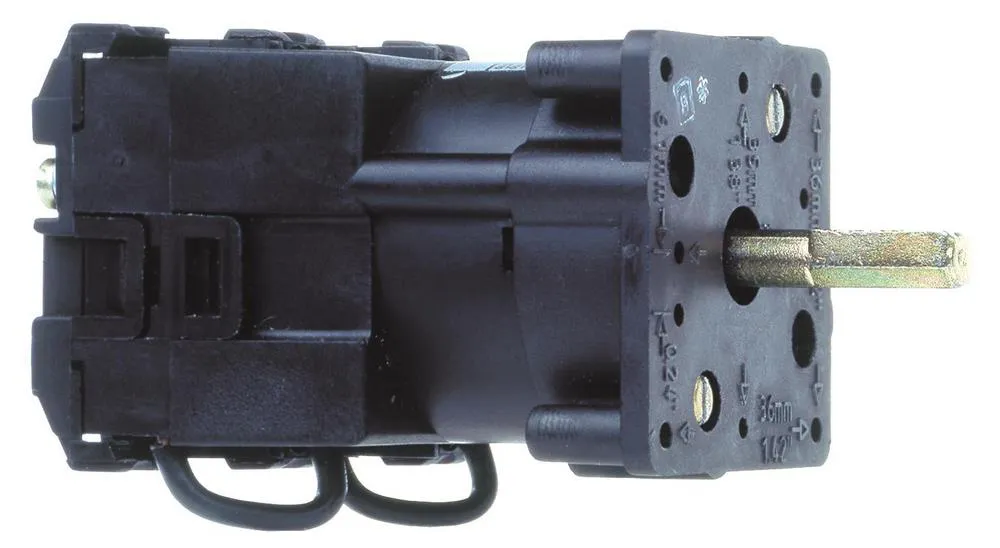

Галерея
