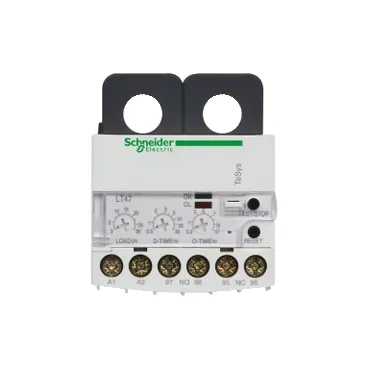

ЭЛ.РЕЛЕ ПЕРЕГРУЗКИ 5…60A,24V AC/DC - LT4760BS
Артикул:
LT4760BS
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вспомогательные контакты
- 1 Н.О. + 1 Н.З.
- [us] номинальное напряжение сети
- 24 В переменный ток 24 В постоянный ток
- Тип продукта
- электронное реле максимального тока
- Краткое название устройства
- LT47
- Температура окружающей среды при хранении
- -30-80 °C
- Серия продукта
- электронное реле максимального тока TeSys LT
- Механическая стойкость
- удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7 вибрации: 4 gn в соответствии с IEC 60068-2-6
- Локальная индикация
- 1 светодиод (зеленый) 1 светодиод (красный)
- Не содержит токсичных тяжелых металлов
- да
- Сертификаты
- CSA UL
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ
- Степень защиты ip
- IP20 в соответствии с IEC 60529 IP20 в соответствии с VDE 0106
- Соединения – клеммы
- цепь сигнализации: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь сигнализации: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий без наконечника цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
- Рабочая температура окружающей среды
- -25-60 °C без понижения в соответствии с IEC 60947-4-1
- Директива ec rohs
- Соответствует
- Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Серия
- TeSys
- Диапазон времени
- 0,5,.30 с - тип управления D-время 0,3…10 с - тип управления O-время
- Уставка срабатывания
- 5...50 A
- Диапазон уставок тепловой защиты
- 5-60 А
- Защитное исполнение
- TH в соответствии с IEC 60068
- Соответствующий номинал предохранителя
- 3 А gG для цепь сигнализации 3 А BS для цепь сигнализации
- [ith] условный тепловой ток на открытом воздухе
- 3 А для цепь сигнализации
- Электрическая прочность изоляции
- 2 кВ в 50 Гц в соответствии с IEC 60255-5
- Электромагнитная совместимость
- стойкость к электростатическому разряду: 8 кВ на открытом воздухе в соответствии с IEC 61000-4-2 стойкость к электростатическому разряду: 6 кВ в прямом режиме в соответствии с IEC 61000-4-2 наведенное поле: класс A в соответствии с EN 55011 стойкость к электромагнитным помехам: 10 V/m в соответствии с IEC 61000-4-3 стойкость к быстрым переходным процессам: 2 kV в соответствии с IEC 61000-4-4 способность выдерживать импульсные перенапряжения: 6 кВ в соответствии с IEC 61000-4-5 кондуктивные ВЧ-помехи: 10 V в соответствии с IEC 61000-4-6
- Область применения
- защита
- Применение реле
- перегрузка Iмакс. > Iуставки чувствительность к обрыву фазы заклинивание ротора, заедание: I > 3 x I уставки
- Рабочая высота
- 2000 м
- Частота сети
- 50...60 Hz
- Тип управления
- кнопка: сброс электрический: сброс
- Момент затяжки
- цепь сигнализации: 1.7 Н-м M3,5
- Стандарты
- IEC 60947 IEC 60255-6
- Код совместимости
- LT47
- [ui] номинальное напряжение изоляции
- силовая цепь: 600 В переменный ток в соответствии с CSA силовая цепь: 600 В переменный ток в соответствии с UL силовая цепь: 690 В переменный ток в соответствии с IEC 60947-4-1
- Монтажная опора
- рейка
- Наименование продукта
- TeSys LT
- Серия SE
- TeSys
Описание
ЭЛ.РЕЛЕ ПЕРЕГРУЗКИ 560A,24V AC/DC
Преимущества: Интеллектуальное устройство со встроенной функцией контроля температуры оборудования и быстрым, простым переключением.
Применения: Промышленность, инфраструктура, строительство и т. д. Общая защита оборудования и защита двигателей, оснащенных датчиками PTC. Защита резисторов, подшипников, конденсаторов. Частый пуск, неблагоприятные условия окружающей среды.
