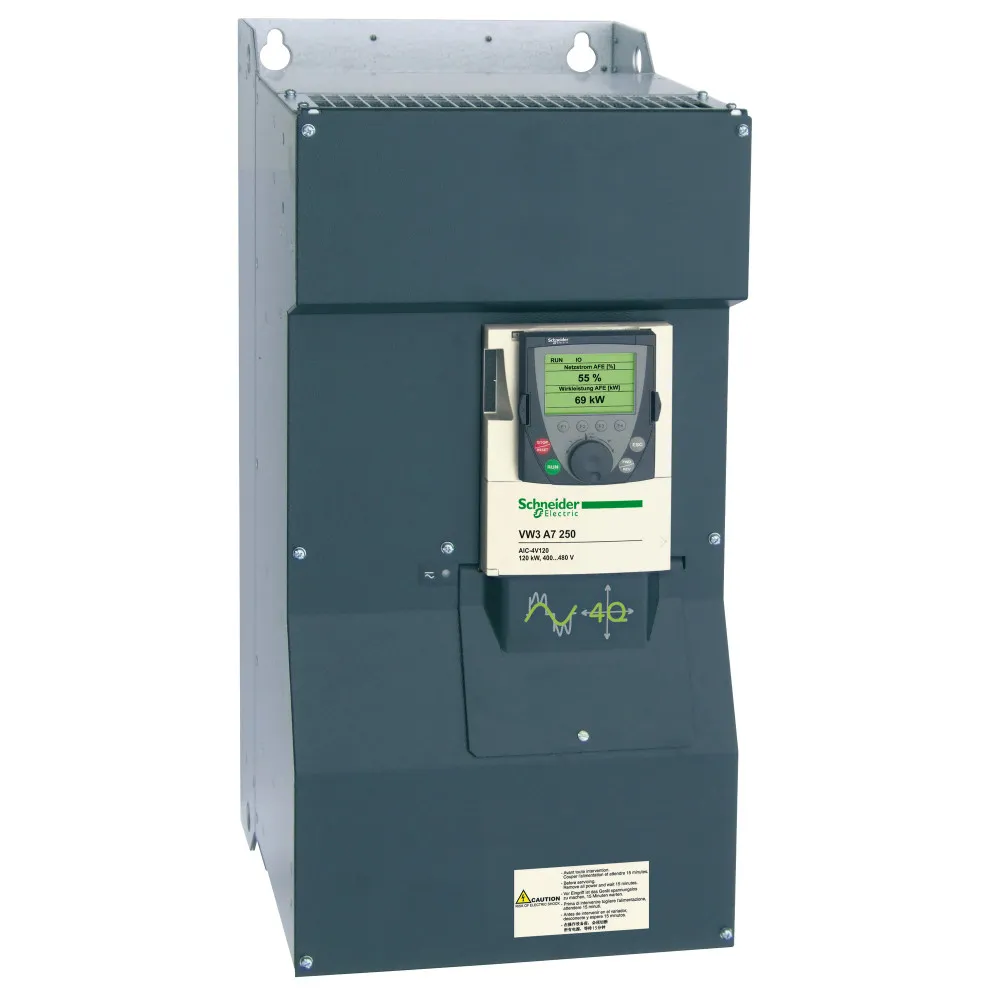

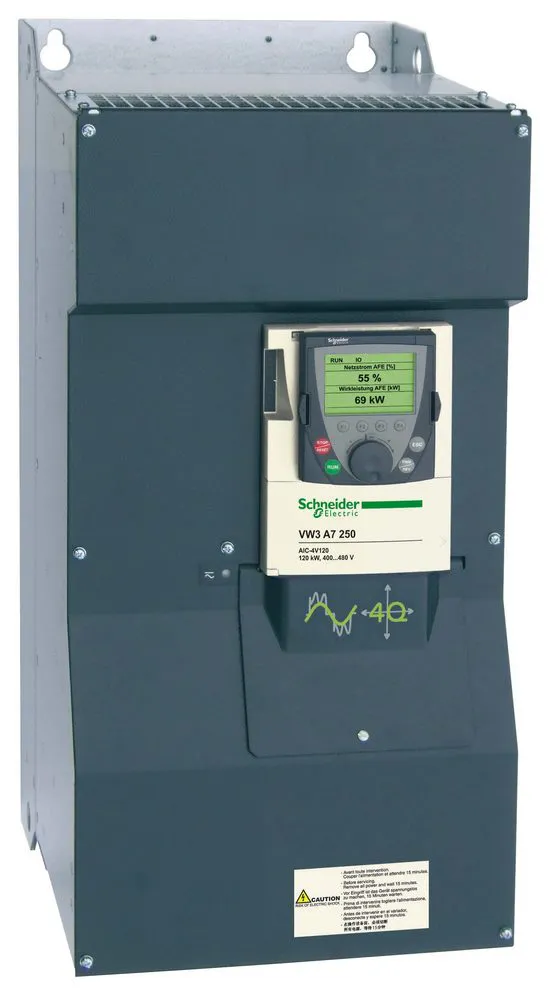

АВТОНОМНЫЙ ИНВЕРТОР НАПР-Я 400В 120КВТ - VW3A7250
Артикул:
VW3A7250
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 60 кг
- Потери при нагрузке
- 2250 Вт
- Число фаз
- 3 фазы
- Maximum voltage drop at rated load
- Специальная область применения продукта
- низкий уровень гармоник регенерация энергии компонент активного выпрямителя
- Совместимость продукта
- ATV61HC11N4D 380...440 V Переменный ток С одним частотно-регулируемым приводом ATV71HD90N4D 380...440 V Переменный ток С одним частотно-регулируемым приводом ATV61HC11N4D 480 V Переменный ток С одним частотно-регулируемым приводом ATV71HD90N4D 480 V Переменный ток С одним частотно-регулируемым приводом ATV61H075N4...C25N4D постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC ATV71H075N4...C20N4D постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC
- Совместимость серий продукта
- Altivar 61 Altivar 71
- Краткое название устройства
- AIC
- Температура окружающей среды при хранении
- -25-70 °C
- Сертификаты
- CE UL (ожидаемый) CSA (на рассмотрении)
- Степень защиты ip
- IP00
- Рабочая температура окружающей среды
- 45-60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C) -10-45 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Поверхность теплообмена
- 500 см²
- Макс. ток
- 1,20 x номинальный ток (продолжительность = 60 с) 1,35 x номинальный ток (продолжительность = 2 с)
- Входная мощность
- 123 кВт в 400 V AC 50/60Hz 133 кВт в 480 V
- Линейный ток
- 177 А в 400 V AC 50/60Hz 160 А в 480 V
- Тип охлаждения
- принуд. конвекция
- Номинальная мощность, вт
- 120 кВт
- Объём охлаждающего воздуха
- 400 м³/ч для силовая цепь 115 м³/ч для цепь управления
- Опциональная карта
- Мост коммуникаций
- Непрерывный выходной ток
- 185 А в 400 V AC 50/60Hz 163 А в 480 V
- Стиль сборки
- встроенный блок
- Тип разъема
- 1 RJ45 для Modbus вилка SUB-D 9 на RJ45 для CANopen
- Характеристики окружающей среды
- 3K3 в соответствии с EN/IEC 60721-3-3 3C2 в соответствии с EN 60721-3-3 3S2 в соответствии с EN 60721-3-3
- Протокол порта обмена данными
- CANopen Modbus
- Ударопрочность
- 7 gn для 11 мс в соответствии с EN/IEC 60721-3-3
- Виброустойчивость
- 1,5 мм (частота= 3-10 Гц) в соответствии с EN/IEC 60068-2-6 0,6 gn (частота= 10-200 Гц) в соответствии с EN/IEC 60068-2-6
- Рабочее положение
- вертикальный +/- 10 градусов
- Частота сети
- 50/60 Гц
- Рабочая высота
- Номинальное напряжение питания [us]
- 380...480 В +/- 10 %
- Выходное напряжение
- 650 В пост. ток - питание: 380...400 В Переменный ток 720 В пост. ток - питание: 440 В Переменный ток 770 В пост. ток - питание: 480 V Переменный ток
- Относительная влажность
- 0-95 %
- Степень загрязнения
- 2 в соответствии с EN 61800-5-1
- Стандарты
- EN/IEC 61800-5-1
- Код совместимости
- AIC
- Серия SE
- Аксессуары и опции для проектных ПЧ
Описание
Active infeed converter, 120 kW, 380.480 В. краткое название устройства: AIC
-3 фазы 50/60 Гц
- номинальная мощность, Вт: 120 кВт
- совместимость серий продукта: Altivar 61, Altivar 71
Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка.
Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).
